Κατασκευή Drum Room

[Spiros Poullos]

Οροφή

Αυτή τη στιγμή έχει κλείσει με 2πλη στρωση γυψοσανίδας και από αυριο η από βδομάδα θα μπει και η 3η. Τα ολα τα κενα είναι ασφραγιστα προς το παρόν.

Αυτός ο εργολάβος μου φέρνει "εγκεφαλικά" απανωτά. Κατεβαίνω σε μια φαση να δω σε τι στάδιο είναι οι αναρτήσεις και βλέπω 4 θεοστραβα τοποθετημένες. "Ρε μαστορα" του λεω "γιατι δεν τις εχεις βάλει σωστά και ειναι έτσι?" "Ε τί να κάνουμε" μου λεει "δε μπηκε σωστα το τρυπάνι" (!!!) και του λέω φυσικά "ωραία ξήλωσέ τες τώρα και βάλτες όπως πρέπει" ΑΠΕΛΠΙΣΙΑ!!!



[Spiros Poullos]

Ευτυχως η κατασκευη βρίσκεται σε καλό δρόμο.

Έβαλα κάσα, βαθυ, ταμπουρο και ενα crash χύμα κάτω με ένα λεπτό χαλί μόνο χωρίς πόρτες και πάτωμα καθώς και ασφράγιστους αρμόυς. Γονείς στο σαλόνι τους χαμήλωσα εντελως την ενταση στην τηλεόραση και πήγα να πάιξω.

Δονήσεις δεν είχαν στο σαλόνι, δεν καταλάβαν κάτι τέτοιο τουλάχιστον αλλά μου είπαν γενικά καμία σχέση με πριν καθως ακουγόμουν μεσω αέρα από τη μεριά της εισόδου του σπιτιού όπου απέξω στον απέναντι τοιχο είναι μια πορτά και σκάλα που οδηγεί κάτω στην αποθήκη. Επίσης ακουγομουν πολύ λιγότερο από όταν ήταν γυμνο το "δωματιο"

Απλά ξαναλέω χωρίς πόρτες, χωρίς πάτωμα, ασφράγιστοι αρμοι, χωρις "σιγαστήρες" εξαερισμού και με κανενα είδους treatment εσωτερικό κλπ.

Στο θέμα του δομικού θορύβου φαίνεται ότι το σχέδιο αυτό και η κατασκευη φέρνει το επιθυμητο αποτέλεσμα. Το οτι αναγκάστικα επίσης να είμαι με το βούρδουλα από πάνω τους φέρνει επίσης αποτέλεσμα.

Το γελίο της ιστορίας είναι ότι όταν έλειπε ο "εργολάβος", με τα μαστόρια συννενοουμουν μια χαρά. Όταν και αν έκανα μια παρατηρηση και προσπαθούσα να τους εξηγήσω και δεν είχαμε θέμα στη επικοινωνία. Ο ακατανόμαστος μου έβγαζε το λάδι.

Όπως και ναχει εγώ ο ίδιος δεν έχω ακούσει τα αποτελέσματα, θα φέρω κανα φίλο όμως να κοπανήσει ελαφρως.



[Spiros Poullos]

Τοποθέτησα τα εφέδρανα ανά 60 cm. Στο σημείο που θα είναι το σετ είναι ελαφρώς πιο πυκνά τοποθετημένα. Ισως θα πρέπει να πάρω 4 ακόμη (2πλης στρωσης). Θα μπει πετροβάμβακας ανάμεσα και από πάνω 2 στρώσεις κόντρα πλακέ θαλάσσης με 2 στρώσεις γυψοσανίδα ανάμεσα. Το ύψος του πατώματος θα είναι 12cm και δεν θα εφάπτεται με την υπάρχουσα τοιχοποιία, θα έχει απόσταση γύρω στα 4cm.



[Spiros Poullos]

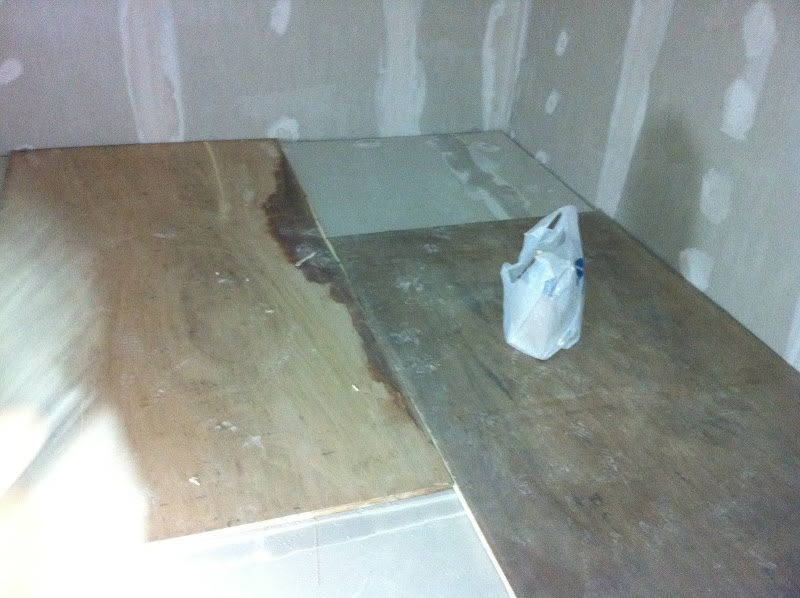

Πάτωμα

Εφέδρανα Vibro EP RED 6x6x5 και πετροβάμβακας 75kg/m3, τα εφέδρανα είναι τοποθετημένα ανά 60cm πάνω-κάτω και είναι γύρω στα 5.5τμχ/m2, στο "χώρο" όπου θα βρίσκονται τα τύμπανα και εγώ, όπου και το δυναμικό φορτίο θα είναι μεγαλύτερο είναι ελαφρώς πιο συμπυκνωμένα ως προς την τοποθέτησή τους.

Κόντρα πλακέ θαλάσσης (1η στρώση)

Γυψοσανίδα (2 στρώσεις)

Κόντρα πλακέ θαλάσσης (2η στρώση)

Τα κόντρα πλακέ και οι γυψοσανίδες απέχουν γύρω στα 2cm από την τοιχοποιία. Τα κενά θα σφραγιστούν με κορδόνι πολυαιθυλενίου και ελαστική μαστίχα.



[Spiros Poullos]

Βάψιμο



[Spiros Poullos]

Πέρασα μια μοκέτα "τσόχα" και έστεισα και το kit. Νομίζω ότι ο χώρος φτάνει για να τζαμάρω με 2 ακόμα άτομα ακόμα κ 3 χωρίς βέβαια να έχουμε και απαιτήσεις ήχου.



[Spiros Poullos]

Αυτά είναι τα Εφέδρανα για το πατώμα, θα τοποθετηθούν τα κόκκινα (6x6cm) σε 2πλή στρωση (5cm υψος) 5.5 τμχ/m2.

Στο σημείο που θα είναι τα drums και εγώ όπου το φορτίο είναι πολύ περισσότερο τα εφέδρανα θα τοποθετηθούν σε αντιστοιχία με το βάρος το δικό μου και των τυμπάνων. Τα εφέδρανα αυτά έχουν συγκεκριμένο πεδίο φόρτισης - λειτουργικότητας και ΑΝ δεν είμαι λάθος τα συγκεκριμένα έχουν μέγιστο πεδίο φόρτισης ανά σημείο έδρασης (δηλ ανα εφέδρανο) 20 κιλά. οπότε έχουμε 110 κιλά μέγιστη φόρτιση ανα m2.

EDIT:

Το max φορτίο ανά εφέδρανο είναι 40kg το οποίο σημαίνει 220kg ανα m2

UPDATE:

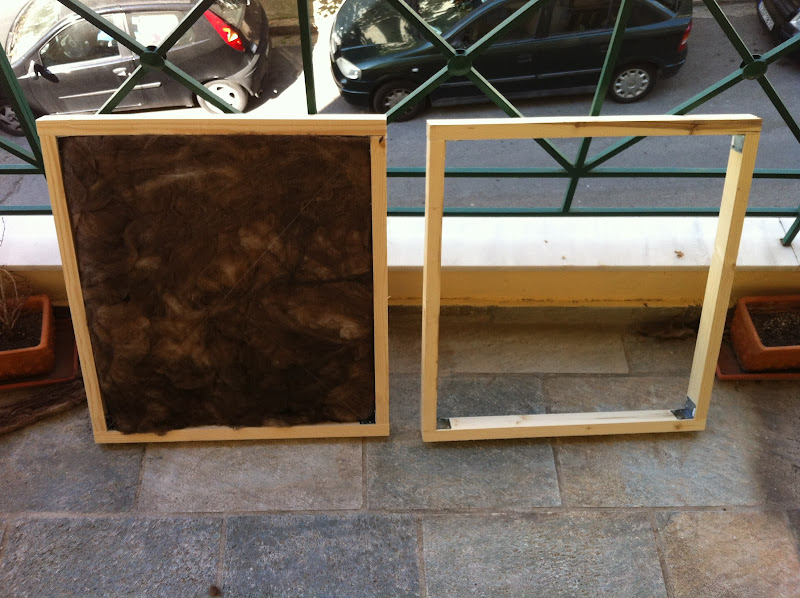

Προσεχώς πάνελ για το ταβάνι, πήρα τα υλικά την άλλη βδομάδα θα τα έχω έτοιμα μάλλον.



[Spiros Poullos]



[Spiros Poullos]

Πριν μερικές μέρες κάναμε κάποιες πρόχειρες μετρήσεις της ακουστικής κατάστασης του χώρου χωρίς treatment με το REW-Room EQ Wizzard.

Λέω "πρόχειρες" γιατί χρειαζόμασταν πέρα από κάρτα ήχου κ laptop τα εξής:

Condenser Omnidirectional Mic

2 Loudspeakers

Εμείς είχαμε Condenser Cardiod Mic, 1 KRK Rokit 6 Studio Monitor.

Επίσης ο φίλος που κάνει τις μετρήσεις δεν είχε ξαναδει ποτέ το πρόγραμα οπότε καταλαβαίνετε λίγο πολύ όλα ήταν άρπα-κόλα.

Οι μετρήσεις θα γίνουν πάλι αυτή τη βδομάδα, μιας και το μελέτησε αρκετά το πρόγραμα, με κατάλληλο μικρόφωνο και κατάλληλα ηχεία.

Τα graphs τα πόσταρα στο forum του Sayers όπου με βοηθάει ένα παληκάρι από τη Χιλή.

Μου εξήγησε ότι πρέπει να τα ξανακάνουμε με τον σωστό εξοπλισμό καθώς και να καλιμπράρουμε το λογισμικό για να έχουμε πιο ρεαλιστικά αποτελέσματα.

Αλλά και πάλι τα γραφήματα δεν θα απέχουν πολύ από τις νέες μετρήσεις καθώς αυτά που δείχνουν είναι λογικά για ένα δωμάτιο σαν το δικό μου.(χαμηλοταβανο, παραλληλοι τοιχοι, κυβοειδές)

Ο χώρος χρήζει μπόλικου treatment μου ανέφερε, και κυρίως θα χρειαστώ μεγάλες μπασσοπαγίδες μιας και εκεί εστιάζεται κυρίως το πρόβλημα. Με το κατάλληλο treatment θα έχω σημαντική βελτίωση για practice και πρόβες ακόμα και για να ηχογραφώ χωρίς όμως να έχω απαιτήσεις για "επαγγελματικές" δουλειές κάτι το οποίο δε με χαλάει καθόλου.

Αν μπορεί κάποιος από σας να κατάνοησει τα γραφήματα και έχει αποψη θα ήθελα πολύ να την ακούσω!



[Spiros Poullos]

Καλησπέρα παίδια...Long time...

Ξεκίνησα τις μπασσοπαγίδες ακολουθόντας την "superchunk" κατασκευή.

Επίσης πήρα ύφασμα και έχω ξεκινήσει να καλυπτω τα πανελάκια.

Έχει κανείς να προτείνει σημεία τοποθέτησης?



[Spiros Poullos]



[fleamail]

Σ ένα μικρό χώρο σαν το δικό σου δεν υπάρχουν όρια! Όσο περισσότερες γωνίες καλύψεις τόσο καλύτερα! Και λέγοντας γωνίες μιλάμε και για τις γωνίες ταβάνι - τοίχος!

Γιατί έβαλες τις γωνίες στα καδρόνια από την έξω πλευρά και όχι από την μέσα? Έτσι όπως το έκανες φαίνεται άσχημο...

Επίσης καλό θα ήταν αφού έχεις τόσο εμφανές πρόβλημα στα χαμηλά να τις κάνεις ακόμα μεγαλύτερες, όσο περισσότερο βάθος τόσο καλύτερα.



[Spiros Poullos]

Σ ένα μικρό χώρο σαν το δικό σου δεν υπάρχουν όρια! Όσο περισσότερες γωνίες καλύψεις τόσο καλύτερα! Και λέγοντας γωνίες μιλάμε και για τις γωνίες ταβάνι - τοίχος!

Γιατί έβαλες τις γωνίες στα καδρόνια από την έξω πλευρά και όχι από την μέσα? Έτσι όπως το έκανες φαίνεται άσχημο...

Επίσης καλό θα ήταν αφού έχεις τόσο εμφανές πρόβλημα στα χαμηλά να τις κάνεις ακόμα μεγαλύτερες, όσο περισσότερο βάθος τόσο καλύτερα.

Ναι οι μπασσοπαγίδες στις γωνίες στο ταβάνι θα γίνουν και αυτές, αλλα πάω σιγά σιγα λόγω μπατζετ.

Οι γωνίες στα καδρόνια θα βαφτούν αν και γενικά δε με απασχολεί κ τόσο το αισθητικό κομμάτι.

Ήθελα να τις κάνω μεγαλύτερες αλλά αφενός θα μου έκλεινε κ αλλο ο χώρος κ αφετέρου θα ήθελα πολύ περισσότερο ορυκτοβάμβακα κ τα οικονομικά μου τώρα τελευταία δεν πάνε κ πολύ καλα...

Ήδη όμως φαίνεται να δουλεύουν αφού ακούω τις κάσσες μου πολύ καλύτερα.

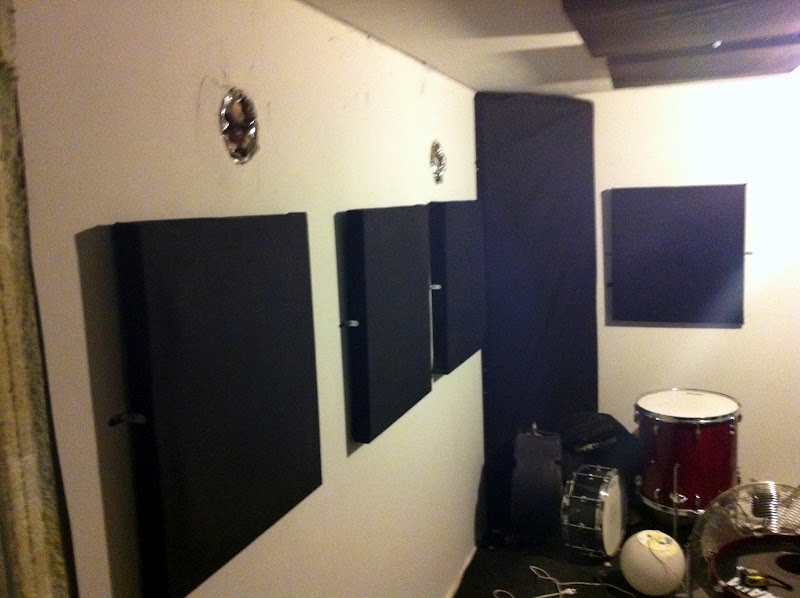

Σήμερα μάλλον θα βάλω και τα πανελάκια στο ταβάνι



[Spiros Poullos]

Λίγες ακόμα φωτό!



[PRE-POST 11]

sorry beeros που ''χαλαω'' το θεμα σου,σκεφτομαι να κανω κ εγω κατι παρομοιο στο χωρο μου αλλα...

ο χωρος ειναι σοφιτα 6 x 10,περιμετρικα με τοιχο υψους 1,2 μ κ με εμφανη ξυλεια που στο μεσο δινει ενα μεγιστο υψος 2,50.

πιστευεις-πιστευετε οτι  θα ειχε μια τετοια κατασκευη αποτελεσμα στο χωρο μου,δεδομενου οτι θα προτιμουσα να τοποθετησω τα panels μονο στο τοιχο?θα εχουν πολυ μικρο υψος δηλαδη... :



[Spiros Poullos]

sorry beeros που ''χαλαω'' το θεμα σου,σκεφτομαι να κανω κ εγω κατι παρομοιο στο χωρο μου αλλα...

ο χωρος ειναι σοφιτα 6 x 10,περιμετρικα με τοιχο υψους 1,2 μ κ με εμφανη ξυλεια που στο μεσο δινει ενα μεγιστο υψος 2,50.

πιστευεις-πιστευετε οτι  θα ειχε μια τετοια κατασκευη αποτελεσμα στο χωρο μου,δεδομενου οτι θα προτιμουσα να τοποθετησω τα panels μονο στο τοιχο?θα εχουν πολυ μικρο υψος δηλαδη... :

Δε μου το χαλας μαν, σιγά όλα cool!

Θες να κάνεις πλωτο δωμάτιο + sound treatment ή μόνο sound treatment?



[PRE-POST 11]

Για sound treatment κοιταω,στα ορια του εφικτου,προσιτου κτλ



[Spiros Poullos]

Για sound treatment κοιταω,στα ορια του εφικτου,προσιτου κτλ

man δεν είμαι "αρμοδιος" για να σου δωσω απάντηση. Τη στιγμη που έχεις 60 τμ χώρο θαρρω πως μπορείς να κάνεις σωστο treatment. Εως πολ'υ καλο. Νομίζω ότι καλ΄'ο θα ήταν να ποσταρεις σχεδιο με φωτό του χώρου σου συν διαστάσεις.

Φτιάξε κάτι ωραίο, προσεγμενο σχετικά, κάνε κ ένα "δικο σου" θεμα κ θα την βρουμε την ακρη.

Τσέκαρε το φορουμ του Sayers. Έκε θαρρω οτι θα λάβεις υπεραρκετη κ επαγγελματική βοήθεια.

Η ώρα ίναι δυσκολη κ οι μπυρες παραπανω απο αρκετες! Οψόμεθα για τα τεκτενομενα



[PRE-POST 11]

thx boy!Σκεφτεσαι να ξανακανεις μετρησεις να δεις τι κ ποσο αλλαξε με το treatment?



[Spiros Poullos]

Όχι μωρε δε νομιζω. Γενικά φαίνεται ήδη να αποδιδουν αυτά αλλά πρέπει να κάνω καμια 10αρια ακόμα πανελακια, μια γωνιακη μπασσοπαγιδα και να κανω και μπασοπαγίδες στη γωνια ταβανιου-τοιχου
