Καλησπερίζω το ανανεωμένο noiz με τις ενισχυμένες λυχνίες (rectified...) ;D

Εδώ και λίγο καιρό αποφάσισα να ξεκινήσω μια καινούρια κατασκευή. Σιγά-σιγά καταφτάνουν τα υλικά από διάφορες μεριές...

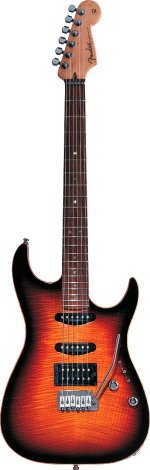

Το project θα είναι κάτι σε στυλ fender showmaster (φώτο 1) όπως δηλοί (:P ) και ο τίτλος, σε χρώματα αλά tom anderson (φώτο 2) έτσι με χρυσαφί hardware, αλλά και με κοιλότητες (hollow body)! Να δούμε τι θα βγει... ???

Προς το παρόν θα σας δώσω μια ιδέα από τη "γιάφκα" με τα υλικά και το template που έχω σχεδιάσει. Τα λοιπά εν συνεχεία, άμα ξεκινήσει... ή άμα τελειώσει ;D ;D

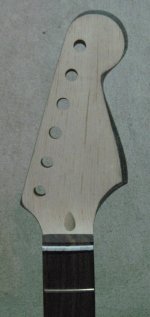

Υ.Γ. Το μανίκι είναι ένα φτηνό αξιοπρεπές strat style (καμία σχέση με original fender specs) γι'αυτό και η "μαυρίλα" στο headstock-σχεδίασα που θα το τρίψω για να'ρθει λίγο πιο κοντά στα "σωστά μέτρα".

Τα λέμε noizάδες!







Το σώμα θα το φτιάξεις απο το μηδέν αν κατάλαβα καλά.

Το template είναι χειροποίητο ή το έχεις και ηλεκτρονικά?


Το μανίκι είναι ένα φτηνό αξιοπρεπές strat style (καμία σχέση με original fender specs) γι'αυτό και η "μαυρίλα" στο headstock-σχεδίασα που θα το τρίψω για να'ρθει λίγο πιο κοντά στα "σωστά μέτρα".
ΌΧΙ Μην το κάνεις, έτσι όπως είναι τώρα, είναι τελείως '70s κατ'εμέ πολύ καλύτερο απ'το σουλουπωμένο "μικρό".

Τα ξύλα για το σώμα τί είναι? Στη φωτογραφία μοιάζει με οξυά, αλλά δεν παίρνω και όρκο.

Αφού θα είναι hollow body, τι καπάκι θα βάλεις?

mkm είπε:
Το σώμα θα το φτιάξεις απο το μηδέν αν κατάλαβα καλά.

Το template είναι χειροποίητο ή το έχεις και ηλεκτρονικά?
Εδώ τα καλά templates ;D ;D, στείλτε PM.


Λοιπόν παληκάρια:

mkm- Το template είναι χειροποίητο από μετρήσεις πάνω σε φωτός του ίντερνετ... Αν το χρειάζεσαι, να προσπαθήσω να το βγάλω μια καλή φωτό να φαίνεται ακριβώς στην ευθεία (αν βοηθάει).

William, τα κομμάτια είναι κλασικό σκλήθρο-alder. Για καπάκι θα βάλω flame maple, το οποίο ακόμα περιμένω >:(

Τώρα για το headstock... είναι προφανής η αγάπη σου για τα 70's, εξ ου και η κραυγή αγωνίας ("ΟΧΙ") ;D. Δυστυχώς αυτό που πήρα δεν έχει σχήμα ακριβώς ούτε CBS ούτε μοντέρνο μικρό, οπότε είπα να το "κουρέψω". Πάντως, όταν σχεδίαζα το όλο εγχείρημα, δοκίμασα στο corel draw πως θα ήταν με 70's neck- δε μου άρεσε, άλλο οι stratocaster, εκεί μάλιστα, λέει! Οι showmaster έχουν γενικά πιο slim σχέδιο, θα φαίνεται τεράστια η κεφαλή :-\


Ενδιαφέρον το hollow της υπόθεσης. To σώμα θα το κόψεις και θα το ρουτάρεις

μόνος σου? Το burst finish?


Bihla, συγγνώμη ρε παλήκαρε που απαντώ καθυστερημένα, χτες δεν ξαναμπήκα στο ίντερνετ...

Λοιπόν, επειδή από εργαλεία δεν έχω πρόσβαση σε σοβαρά μηχανήματα, οι κοιλότητες και η όλη κατασκευή θα γίνουν με την εξής πατέντα...: Θα είναι "σάντουιτς"-ένα κεντρικό παχύ τμήμα (alder) όπου θα κοπούν διαμπερείς οι κοιλότητες και δύο καπάκια-ένα λεπτό επίπεδο πίσω από το ίδιο το alder, απ'όπου θα΄χει και ανοίγμα για το κύκλωμα και το μπροστινό-carved-top με maple. Τα λεπτά φιλέτα για το πίσω καπάκι συνεννοήθηκα να μου τα κόψει ένας μαραγκός με πριονοκορδέλα. Όλα τα υπόλοιπα θα γίνουν με πριονάκι, σέγα, ράσπα και σκαρπέλα (...και μπόλικη υπομονή  ;))

Το   sunburst δεν το φοβάμαι, δεν είναι η πρώτη φορά που παιδεύομαι... (βλέπε http://www.noiz.gr/index.php?topic=174587.0). Εδώ, θα ξεκινήσω στο κέντρο με πράσινη ανιλίνη που θα σκουραίνει προς τα έξω και σιγά-σιγά θα προσθέτω και μπλε. Είδομεν... έχω μέλλον, αλλά δε με χαλάει! 8)

Edit: Καλό μήνα μάγκες!


Χαρά στο κουράγιο και στην υπομονή σου μεγάλε! Σε οποιαδήποτε περίπτωση και με οποιοδήποτε αποτέλεσμα η κιθάρα θα είναι μοναδική, αφού είναι δικό σου δημιούργημα απ'αρχής μέχρι τέλους. Καλές κατασκευές!


το project το ξεκινησες για να σου βγει τελικα  πιο φτηνα η για να χεις την χαρα της δημιουργιας ?


Ampelofilosofos είπε:
...Θα είναι "σάντουιτς"-ένα κεντρικό παχύ τμήμα (alder) όπου θα κοπούν διαμπερείς οι κοιλότητες και δύο καπάκια-ένα λεπτό επίπεδο πίσω από το ίδιο το alder, απ'όπου θα΄χει και ανοίγμα για το κύκλωμα και το μπροστινό-carved-top με maple....
Πώς θα κάνεις το back contour?

Βλέπω απο το template οτι το έχεις υπολογίσει αλλά δεν μπορώ να καταλάβω πως θα το πετύχεις με αυτή την τεχνική κατασκευής του σώματος


Ευχαριστώ για την ενθάρρυνση johnny69! Ώρες-ώρες κι εγώ έχω τις αμφιβολίες μου για το αποτέλεσμα :P. Ελπίζω να το φέρω εις πέρας επιτυχώς! Η διαδρομή πάντως θα με αποζημιώσει σίγουρα. :D

Ξεκούρδιστε, εννοείται ρε παιδί ασχολούμαι επειδή μ'αρέσει το "σπορ", όχι για το φτηνό τις υπόθεσης- άλλωστε δεν πρόκειται να γίνει εφάμιλλη της (ακριβής- δυσανάλογα βέβαια) ορίντζιναλ από ποιότητα κατασκευής κλπ για να συγκρίνω καταστάσεις.

Απ'την άλλη εγώ τη φτιάχνω, γιατί  showmaster δε βγαίνει σε hollow-body ;D

Mkm, το πατρόν για την ακρίβεια αναπαριστά ό,τι θα περιλαμβάνει η κεντρική "φέτα". Όπως φαίνεται, το τμήμα όπου θα γίνει το back contour θα μείνει αρχικά στον κορμό της κατασκευής. Όταν τελικά κολληθεί το πίσω καπάκι θα σκαφτεί με ράσπα το contour (από μέσα θα υπάρχει υπόστρωμα,  no problem - αν γίνομαι κατανοητός). Το μόνο αρνητικό της μεθόδου είναι ότι στο βάθος του contour (μπορεί και) να φαίνεται η κόλληση (λεπτομέρειες... :D)


Καλησπέρα νοιζάδες,

ξέθαψα μετά από 2+ χρόνια... το θεματάκι που είχα ανοίξει τότε, καθώς με χαρά σας παρουσιάζω το "δημιούργημά" μου, που επιτέλους είναι έτοιμο!!!!

Στα παραπάνω ποστς αναφέρονται κάποιες λεπτομέρειες για την κατασκευή.

Θα αναφέρω τα τελικά specs, καθώς στην πορεία άλλαξα γνώμη για flame maple καπάκι και hardware κλπ...

-Σώμα με βάση 3-piece alder

-Quilt maple καπάκι (bent slab 7mm)

-Έτοιμο μανίκι strat-όπου πείραξα το headstock  και στρογγύλεψα το τετράγωνο neck heel σε στυλ all-access ~αλά Ibanez

-Χρυσό hardware

-Gotoh style-staggered locking tuners

-Wilkinson VWS-50 tremolo

-GFS 60's repro premium alnico single coils neck-middle

-GFS fat pat boutique HB bridge

-Master vol-master tone w/push-pull για τον ΗΒ

Να πω για την κατασκευή ότι λόγω έλλειψης ξυλουργικών εργαλείων, αλλά και στενού προϋπολογισμού η κιθάρα φτιάχτηκε με "πατέντες" που αναφέρονται στα παλιότερα ποστς και με ψιλο-ανορθόδοξες μεθόδους.

Εγώ έχω να πω πως ηχητικά πιστεύω πέτυχε το εγχείρημα!

Η κιθάρα έχει κατασκευαστικές και αισθητικές ατέλειες που ευτυχώς δεν ΠΟΛΥ-φαίνονται και λόγω σκούρου finish.

Σας ετοίμασα ένα ΑΡΚΕΤΑ εκτενές φωτορεπορτάζ με όλα τα στάδια της κατασκευής. Ελπίζω να το 'φχαριστηθείτε, και να μην σας κουράσει! Njoy!







Είσαι τρελός φίλε μου. Με την καλή έννοια... Ούτε ένα router δεν χρησιμοποίησες; Πάλι καλά που δεν έκανες όλη τη δουλειά με κουταλάκι του γλυκού ;)

Πολύ ωραίο αποτέλεσμα... Μπράβο.


Πω πω!πιο χειροποίητη πεθαίνεις!!!  ;D

Μπράβο!!  ;)

και ωραία spects η κιθάρα!

Μια ερώτηση ,αφού έκανες τις πολλές τρύπες μετά πως ολοκλήρωνες το κόψιμο του κάθε κομματιού;


Μπραβο και πολυ ωραιο αποτελεσμα και πολυ ωραιο εργαλειο φενεται  ;)

1 ερωτηση/παρακληση

Πως την βερνικωσες ? γιατι στο PDF δεν ειδα πουθενα να γυαλοχαρτισεις το βερνικι...δεν σου κολλαει καθολου ?


Ευχαριστώ όλους σας για τα καλά λόγια!

Ειδικά τον RayDTutto! ;D ;D -Με κολακεύεις φίλε!

Insect, οι τρύπες από το τρυπανάκι γίνανε τόσο κοντά, που οι "δοκίδες" που κρατάγανε τα κομμάτια διαχωρίζονταν εύκολα. Βάζοντας ένα σκαρπέλο κάθετα κι ένα κατσαβιδάκι σε μία απ'τις τρύπες, άνοιγε... (λίγο βάρβαρο βέβαια :-\)

Μessalion, για βερνίκι έβαλα 2 συστατικών από χρωματοπωλείο αυτοκινήτων. Όντως δεν το γυαλοχαρτάρισα, γιατί μόνο με την κρεμούλα η γυαλάδα της είναι πολύ καλή. Εσύ βέβαια μιλάς για το μπράτσο- όχι να πω δε με δυσκολεύει. Άμα λάχει, τρίβω αργότερα το λαιμό με scotch-brite 8)
