Σύνδεση reel-to-reel recorder με υπολογιστή

[johnv313]

Καλησπέρα σε όλους!

Πριν από λίγες εβδομάδες αγόρασα από το ebay ένα reel-to-reel recorder, προκειμένου να κάνω μερικές ηχογραφήσεις με αυτό. Το recorder είναι μάρκας Philips, μοντέλο EL-3541 και απ' ότι διαπίστωσα δουλεύει μια χαρά. Το πρόβλημά μου είναι ότι δεν γνωρίζω πως να συνδέσω το recorder με το laptop μου, έτσι ώστε να ψηφιοποιήσω τις μπομπίνες που ηχογραφώ. Οι θύρες του μηχανήματος είναι αυτές:

Αυτά που γνωρίζω είναι ότι το πάνω αριστερά είναι για μικρόφωνο, το πάνω δεξιά για ακουστικά και το κάτω δεξιά για ηχείο. Υπάρχει κανείς που να γνωρίζει τι καλώδια χρειάζομαι και πως να το συνδέσω με υπολογιστή;

[LK]



5pin to rca







Το πενταπολικό din(ένα από τα δύο) του recorder είναι και είσοδος και έξοδος.

Θα βρεις ποιο αντιστοιχεί ως έξοδος στα rca με δοκιμη (συνήθως είναι το κίτρινο και το μαύρο).

[LK]

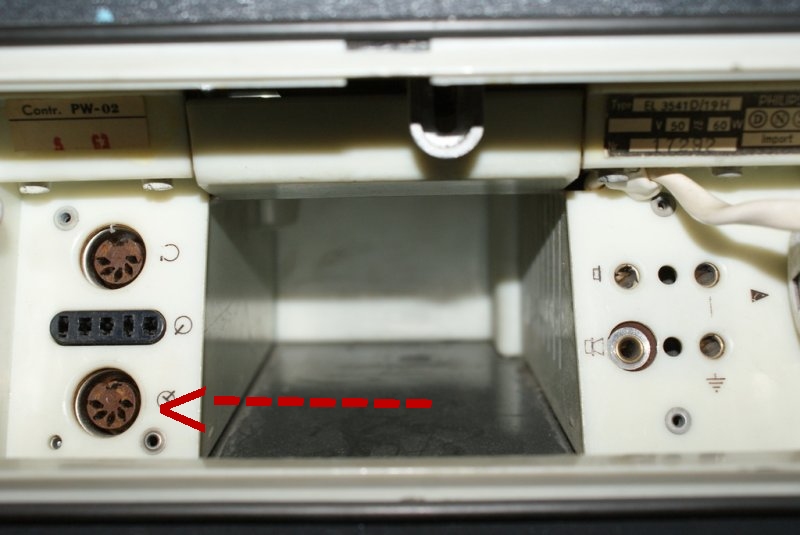

Στην κάτω αριστερη πενταπολική είσοδο



Φωτο 1 & Φωτο 2 (που είναι, μεταξύ άλλων και για δεύτερο recorder).

[johnv313]

Σε ευχαριστώ πολύ φίλε μου!!  :)

[LK]

Σε ευχαριστώ πολύ φίλε μου!!  :)



Τίποτις.....με γειά και καλές ηχογραφήσεις!
