DIY synth oscillator mixer

[giorgosrida]

Χαιρετω! Λοιπον, εχουμε βαλει μπροστα με εναν φιλο ενα project για να φτιαξουμε ενα DIY ANALOG MODULAR SYNTH!! Καταληγοντας στον oscillator που θα βαλουμε, ο οποιος εχει την εξης ιδιομορφια οπως μπορειτε να δειτε ( http://www.musicfromouterspace.com/analogsynth/VCO20090724REV0/VCO20090724REV0.html ), βγαζει 4 εξοδουs, square-ramp-triangle-sine, σε ξεχωριστη εξοδο το καθενα. Σκεφτηκα, αντι για να εχει 4 εξοδους και καθε φορα να συνδεω-ξεσυνδεω καλωδια, να κανω ενα μικρο Mixer, το οποιο να mixαρει αυτες τις 4 εξοδουσ σε μια, με ρυτημιζομενι ποσσοτητα της καθεμιας. Ετσι, θα υπαρχει και η δυνατοτητα (θαρρω) το αποτελεσμα να βγει κατι πιο περιπλοκο απο μια απλη κλασσικη κυματομορφη... Αμα καποιος ξερει, ας επιβεβαιωσει-καταριψει το αν θα δουλευει κατι τετοιο... Επισεις, βρηκα 2 mini mixers (τα παραθετω σε φωτογραφιες απο κατω), αλλα δεν ξερω αμα στεκουν και τα 2 και τι διαφορες μπορει να εχουν... Τα φωτα σας λοιπον...

[Babtua]

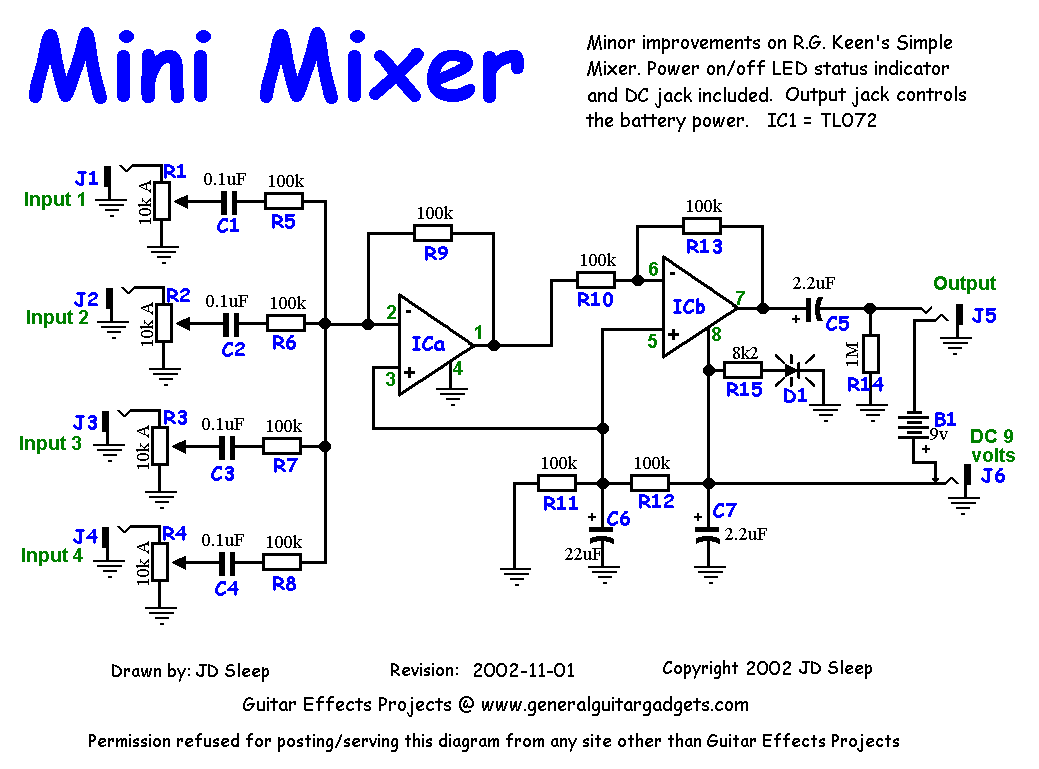

Το δεύτερο κύκλωμα θα δουλέψει μια χαρά.

[giorgosrida]

Το πρωτο μπα? Αρκετα λογικο φαινετε...

[Babtua]

Το πρωτο, αναλογως τη δομή των κυκλωμάτων πριν και μετά από αυτό, μπορεί να δουλέψει από ικανοποιητικά εώς χάλια - υπάρχουν πολλοί παράγοντες που επηρεάζουν το αποτέλεσμα γιατί είναι εντελώς passive. Το δεύτερο δεν έχει τέτοια προβλήματα, η συμπεριφορά του είναι δεδομένη.

[giorgosrida]

Ω, το επιασα! Κομπλε, ευχαριστω! Στο δευτερο λοιπον, μηπως ξερεις αν υπαρχει καποιος ευκολος τροπος να μπει και master volume knob?

[Babtua]

Φυσικα... αντικαθιστας την R14 (1MΩ) με ένα ποτενσιόμετρο ιδιας τιμης, τα 2 ακριανα ποδαρακια στη θεση της αντιστασης και η εξοδος ειναι απο το μεσαιο ποδαρακι του ποτενσιομετρου.



Ή ακόμα καλύτερα (για να μη μπλέξεις με μετατοπίσεις φάσης και αποκοπές συχνοτήτων) μπορείς να συνδέσεις ένα ποτενσιόμετρο 100Κ στη θέση της R10 (ένα ακριανό ποδαράκι του και το μεσαίο - το τρίτο το αφήνεις στον αέρα).

[giorgosrida]

Ευχαριστω!! θα το δοκιμασω!

[giorgosrida]

Γενικα δεν το κατεχω πολυ το ηλεκτρονικο, εχω ελαχιστες γνωσεις... Αλλα προσπαθω τωρα, να δω τι θα βγει...

[Babtua]

Αλλα προσπαθω τωρα, να δω τι θα βγει...



Η προσπάθεια είναι το μεγαλύτερο μέρος της μάθησης. Καλή επιτυχία!
